Toodete kirjeldus
Tõeline kiire traadi elektromagnetilise töötluse lahendus ei seisne pelgalt lõikekiiruse suurendamises -, vaid nõuab tühjendamise juhtimise, masina stabiilsuse ja intelligentse süsteemi koordineerimise täpset kombinatsiooni.
Ettevõttes Taizhou Ouling CNC Equipment Co., Ltd. on meie kiired traadi EDM-masinad välja töötatud nii, et need tagaksid kiire lõiketulemuse ja ühtlase stabiilsuse, aidates tootjatel saavutada suuremat efektiivsust, ilma et see peaks ohverdama täpsust või töökindlust.
Kuidas kiire traat EDM töötab
Kiire traat-EDM-masina jõudlus sõltub mitmest kriitilisest tegurist:
- Tühjendusenergia juhtimine
- Impulsi sageduse stabiilsus
- Traadi liikumise koordineerimine
- Masina konstruktsiooni jäikus
Meie masinad integreerivad need elemendid ühtsesse süsteemi, tagades pideva ja kontrollitud suure{0}}kiire töötlemise.
Põhitehnoloogiad, mis võimaldavad kiiret EDM-i
Kohanduv kõrgsageduslik{0}}lahendustehnoloogia
Välja töötatud koostöös CAXA{0}}CAM-i ja tehniliste ekspertidega:
- Reguleerib elektrilisi parameetreid automaatselt reaalajas
- Säilitab stabiilsed tühjendustingimused
- Parandab erinevate materjalide lõikamise efektiivsust
Intelligentne kiiruse reguleerimise süsteem
- Jälgib pidevalt töötlemise olekut
- Optimeerib dünaamiliselt lõikekiirust
- Hoiab ära äkilistest parameetrimuutustest põhjustatud ebastabiilsuse
Mineraalvalu konstruktsiooniprojekt
- Suurepärane vibratsiooni summutav jõudlus
- Kõrge jäikus tagab täpsuse suurel kiirusel
- Vähendatud termiline deformatsioon pikkadel töödel
See loob tugeva aluse stabiilseks kiireks{0}}EDM-lõikamiseks.
Integreeritud CNC juhtimissüsteem
- Kasutajasõbralik{0}}liides tõhusaks tööks
- Sujuv integreerimine programmeerimistarkvaraga
- Vähendatud käsitsi reguleerimine ja inimlikud vead
Jõudluse eelised
Järjepidev kiire{0}}lõikamine
Säilitab stabiilse jõudluse isegi pikkade tootmistsüklite korral.
Lai paksusega kohandatavus
Tõhus töötlemine toorikute jaoks vahemikus 40 mm kuni 200 mm.
Vähendatud juhtmete katkemine
Optimeeritud tühjendus ja juhtme juhtimine minimeerivad ootamatuid seisakuid.
Täiustatud pinnakvaliteet
Tasakaalustatud kiirus ja energiakontroll tagavad usaldusväärse pinnaviimistluse.
Tööstuslikud rakendused
Meie kiire traat-EDM-masinad sobivad:
- Täppisvormide valmistamine
- Lennundus- ja autokomponendid
- Keerulised mehaanilised osad
- Tööriistade ja riistvara tootmine
Tehnilised esiletõstmised
|
Funktsioon |
Kirjeldus |
|
Tehnoloogia |
Kohanduv kõrgsageduslik{0}}EDM |
|
Juhtimissüsteem |
CAXA integreeritud CNC süsteem |
|
Struktuur |
Mineraalvalu masina korpus |
|
Lõikevahemik |
40-200 mm |
|
Operatsioon |
Arukas ja lihtsustatud |
Mõeldud stabiilsuseks suurel kiirusel
Paljudel juhtudel põhjustab kiiruse suurendamine
- Ebastabiilsed töötlemistingimused
- Traadi sagedane purunemine
- Vähendatud täpsus
Meie lähenemine keskendubkontrollitud suure{0}}kiirusega jõudlust, tagades
- Stabiilne tühjenduskäitumine
- Järjepidevad töötlustulemused
- Usaldusväärne töö reaalsetes tootmiskeskkondades
KKK
Q1: Mis määrab traadi EDM-i suure kiiruse?
See viitab suurema lõikamise efektiivsuse saavutamisele, säilitades samal ajal stabiilse tühjendamise ja töötlemise kvaliteedi.
2. küsimus: kas kiire -EDM suudab säilitada täpsuse?
Jah. Õigete juhtimissüsteemide ja masina stabiilsusega on võimalik saavutada nii kiirust kui ka täpsust.
Q3: Kuidas teie masin tagab stabiilsuse suurel kiirusel?
Tänu adaptiivsele kõrgsagedusjuhtimisele{0}}, mineraalide valamise struktuurile ja intelligentsele süsteemi koordineerimisele.
Q4: Kas see sobib pidevaks tööstuslikuks kasutamiseks?
Jah. Meie masinad on loodud pikaajaliseks-stabiilseks tööks tehasekeskkondades.
| Ühe lõikega traatlõigatud EDM | ||
| Mehaaniline spetsifikatsioon | DK7735 | |
| Töölaua suurus | 470*710mm | |
| X/Y telje liikumine | 350*450mm | |
| U/V telje liikumine | 60*60mm | |
| Z-telje käik | 360 mm | |
| Max.tooriku paksus | 400 mm | |
| Max tooriku kaal | 300 kg | |
| Masina kehamass | 1100 kg | |
| Masina kere põrandapindala | 1250 * 1170 * 1400 mm | |
| Tehniline parameeter | ||
| Max koonuse nurk/ paksus | ±6 kraadi / ±15 kraadi /±30 kraadi /80 mm | |
| Max töötlemise kiirus | 150mm²/min | |
| Max traadi etteande kiirus | 1–11,4 m/sek (reguleeritav sagedus) | |
| Positsioneerimise täpsus | ±0,03 mm | |
| Korduv positsioneerimistäpsus | ±0,005 mm | |
| Optimaalne töötlustäpsus | ±0,006 mm | |
| Optimaalne pinnakaredus | 2.5μm | |
| Molübdeentraadi läbimõõt | 0,10-0,25 mm | |
| Toiteallikas | 3-faasiline/380V/50Hz | |
| Energiatarve | 3kVA | |
| Standardne konfiguratsioon | ||
| Teljeühendus | XYUV-telg samaaegselt | |
| Juhtsiini tüüp | V-kujuline karastatud siin | |
| XY-telje sõidurežiim | Sammmootor | |
| Tsentraalne määrimissüsteem | manuaal / automaat | |
| Dielektrilise paagi maht | 40 L | |

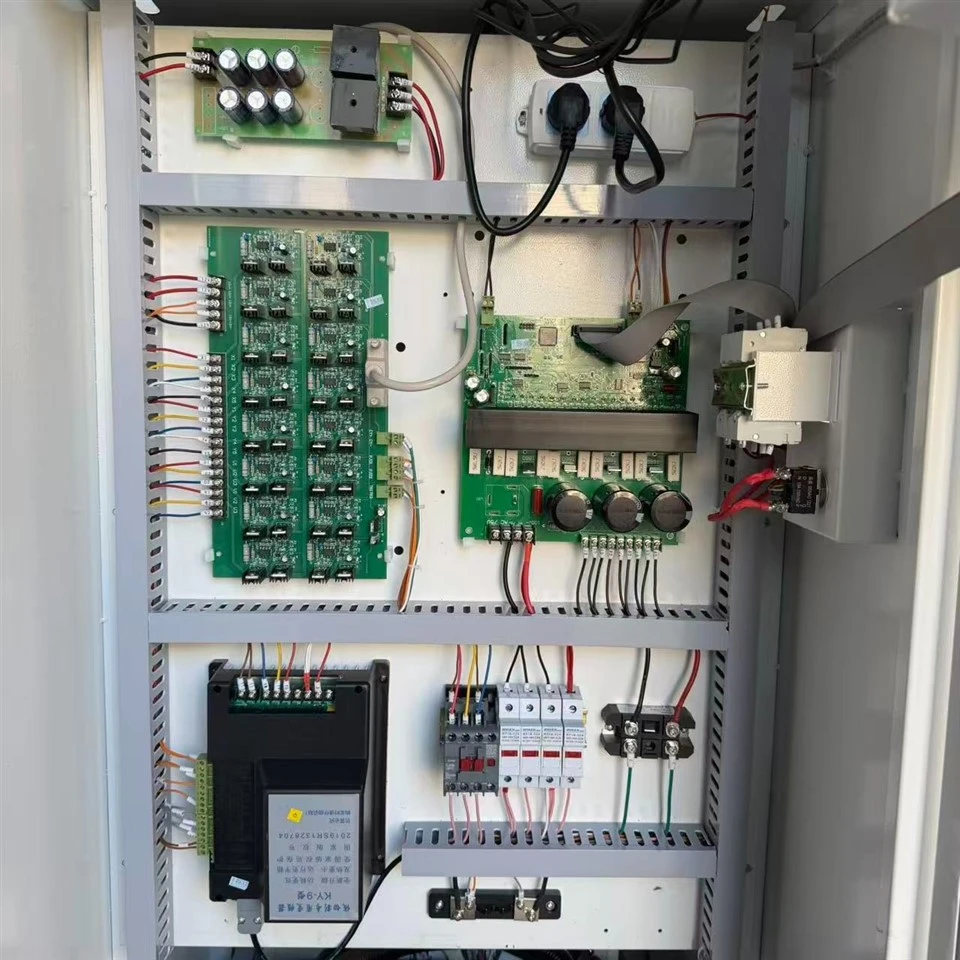

| Kontroller | Vertikaalne juhtkapp | |
| Tarkvaraplatvorm | Windows XP | |
| Juhtimissüsteem | Auto-cut/ Win-cut/X8/HL | |
| Keele kuva | hiina/inglise/vene keel | |
| Monitor | 17" LCD | |
| Digitaalne näit | XY-telje DRO (5 μm) | |
| CNC juhendamine | Standardne ISO kood | |
| Jõuülekande tüüp | USB/LAN | |
